二維（2D）過渡金屬硫化物在電子器件中的應用給出了令人振奮的前景，并顯示出取代傳統硅基材料的巨大潛力。圍繞這些材料存在著諸多挑戰，其中包括制造和表征。由于其低維特性，2D材料需要高分辨率技術來表征其特性。其中，原子力顯微鏡和SEM是兩種非常適合于2D材料表征的無損高分辨率技術。目前，SEM已廣泛應用于傳統半導體器件的表征和失效分析，將這些相同的分析技術擴展到2D材料，將使2D材料更容易地集成到標準生產和質量控制過程中。研究人員將afm原子力顯微鏡和SEM/EDS出色結合，獲得2D材料的完整結構和成分特征。
先將兩種2D材料（MoS2和WSe2）沉積到300nm厚的SiO2薄膜上。在SEM測量之前，使用光學顯微鏡確定待測區域。SEM配備EDS探測器和相機。為了測量2D材料的厚度并量化其層數，采用了軟件采集和處理EDS光譜。軟件根據EDS光譜細化樣品結構作為初始模型，以計算各層的厚度和化學組成。初始模型包括2D材料和襯底材料，其中2D材料的組成是已知的，模型中只有層厚度是未知的?；?/span>EDS計算的厚度與原子力顯微鏡測量厚度值進行比較。
2D材料中的層數對其性能至關重要。因?yàn)殡S著層數的增加，材料特性迅速趨向體材料特性。
afm原子力顯微鏡可以提供高靈敏度的高度測量，Z分辨率可以小于10pm。圖1a給出了MoS2的原子力顯微鏡形貌圖。對應的(圖1b)橫截面曲線顯示不同層的存在。其中臺階高度分別為~0.6 nm和~1.2 nm。MoS2的理論層間距離為0.65nm，因此說明單層和雙層的存在。需要注意的是，由于基底的粗糙度較大，厚度的測量存在一定的不確定性。為了驗證上述結果，使用軟件對同一區域進行了分析。圖1c給出了在這些區域中的每個區域拍攝的EDS光譜，顯示了重疊的Mo L線和S K線的峰高明顯不同。通過后處理軟件將這些數據量化，從而獲得2D材料的厚度。所得結果值（圖1c）與0.65nm的理論層間距離很好地對應，驗證了AFM的結果。

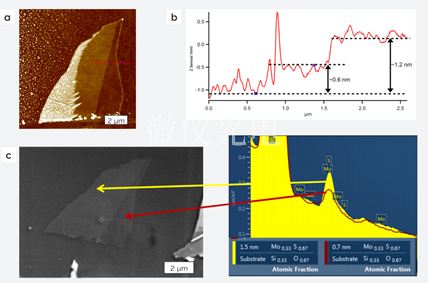

圖1:a）MoS2的AFM形貌圖。b） 顯示兩層存在的相應線截面輪廓。c） SEM圖和相應的EDS光譜在選定的位置和隨后的計算層厚度。
為了測試該方法是否也適用于2D材料的異質結構，將MoS2轉移到WSe2上，并對其進行表征。對兩片重疊的區域進行了拉曼光譜分析，結果表明只有一層WSe2存在，MoS2存在一層和兩層。圖2a顯示了該區域的afm原子力顯微鏡形貌圖，明顯分為三個區域。這些區域的厚度測量結果與拉曼測量確定的層數非常一致。但該區域的粗糙度和樣品的褶皺增加了直接層厚測量的不確定性。同樣采用EDS光譜和軟件計算層厚，與原子力顯微鏡測量的結果非常一致。同時AFM也可以用SKPM技術獲得接觸電位差圖（圖2b）。從圖2b中可以看出MoS2和WSe2薄片之間的明顯差異。隨著層數的增加，功函數明顯增加。

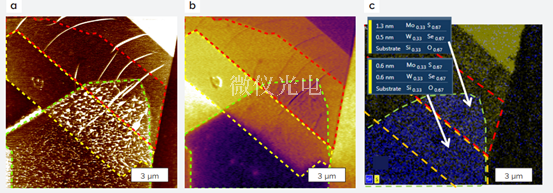

圖2:a）WSe2（底部）MoS2（頂部）的AFM圖，其中MoS2的單層（黃色），雙層（紅色），WSe2的單層（綠色）。b） 用SKPM獲得相應的表面電位圖。c） 同一區域的EDS圖和相應的厚度計算。
上述研究表明了afm原子力顯微鏡和EDS對2D材料的器件具備很好的表征能力，可將其作為失效分析和生產質量控制的手段。原子力顯微鏡可提供高度精確的厚度測量，噪音水平為小于10 pm。但測量可能受到基底粗糙度和樣品制備方法的影響。采用原子級平整襯底（如云母和石墨）制備2D材料可提供更可靠的測量。對于材料在粗糙基底上，需要其它技術補充。
